l 軌跡拆分精度：控制器將所有的圖形拆分成等長的小線段來處理,軌跡拆分精度即小線段的長度, 設置的太小會導致控制器運算量太大而影響運動效果, 一般建議該值大于電機轉動1/50圈對應移動的距離。

2 停止按鈕抬起復位：設置停止按鈕抬起時是否同時復位電機

3 是否啟動掉電記憶功能：該功能打開后可記憶掉電之前的位置，重啟后可從掉電處繼續加工（在加工界面按Shift+1鍵從上次掉電處繼續加工），該功能打開對軌跡顯示和外部按鍵響應速度有一定影響。

4 啟動按鈕加暫停功能：當處于加工狀態時，再次按下啟動按鈕則暫停加工。

5 輸出端口配置：可設置常用輸出功能對應的端口號，設置為-1可關閉該功能。

1） 運行指示端口:程序處于停止或滴膠狀態時該信號輸出低電平，運行時輸出

    高電平

2） 報警指示端口:指示參數設置異常等狀態

3） 氣缸進退槍輸出:采用氣缸進槍方式時需要配置該參數,否則設置為-1.

4） 急停輸出:急停按鈕按下后,該信號輸出高電平，等到復位時再輸出低電平，

    可用該信號來進行鎖軸

5） 復位完畢輸出:電機完成一次復位后輸出高電平，按下急停后該信號輸出低電平

6） 停止位置輸出:電機處于停止位置時該信號輸出高電平，移動了位置則輸出低

    電平。

7） 膠槍開關1-8輸出:對應1-8號膠槍的打開和關閉

8） 膠槍換槍1-8輸出:對應1-8號膠槍的換槍信號

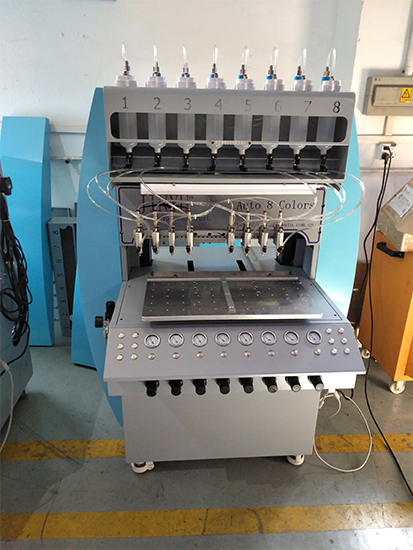

東莞市金裕自動化機械設備有限公司成立于2000年，金裕坐落于東莞市大嶺山向東工業區，創辦硅膠、PVC商標禮品生產設備.金裕研發的全自動全自動點膠機、矽膠機、油壓機、KPU鞋材機以及終于實現了的智能無人車間生產流水線，金裕的自動化設備可以做到讓你省人、省電、省管理。金裕公司歡迎新老顧客來訪，選擇金裕，沒有顧慮。www.shanghaizhaojing.com
